C200系列

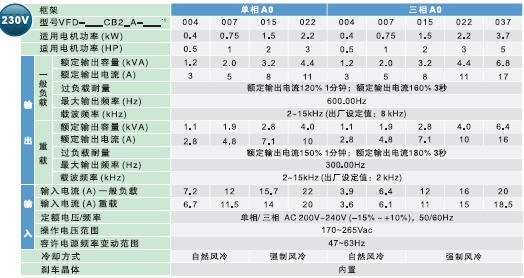

| 產品規格 | |||||||||||
| 230V | |||||||||||
| 框號 尺寸 | A0(1相) | A0(3相) | |||||||||
| 型號VFD-0OOCB20A-000” | 004 | 007 | 015 | 022 | 004 | 007 | 015 | 022 | 037 | ||
| 適用電機功率(kW) | 0.4 | 0.75 | 1.5 | 2.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | ||
| 適用電機功率(HP) | 0.5 | 1 | 2 | 3 | 0.5 | 1 | 2 | 3 | 5 | ||
| 輸出 | 一般負載 | 額定輸出容量(kVA) | 1.2 | 2.0 | 3.2 | 4.4 | 1.2 | 2.0 | 3.2 | 4.4 | 6.8 |
| 額定輸出電流 (A) | 3 | 5 | 8 | 11 | 3 | 5 | 8 | 11 | 17 | ||
| 過負載耐量 | 在額定輸出電流的 120% 時，每5 分鐘可承受 1分鐘，10% 時每 30 秒可承受3秒鐘 | ||||||||||
| 輸出頻率 (H | 599.00H2 | ||||||||||
| 載波頻率 (k H | 2- 15kHz(出廠設定值: 8kHz) | ||||||||||
| 重載 | 額定輸出容量(kVA) | 1.1 | 1.9 | 2.8 | 4.0 | 1.1 | 1.9 | 2.8 | 4.0 | 6.4 | |
| 額定輸出電流 (A) | 2.8 | 4.8 | 7.1 | 10 | 2.8 | 4.8 | 7.1 | 10 | 16 | ||
| 過負載耐量 | 在額定輸出電流的 150% 時，每 5 分鐘可承受 1 分鐘，180% 時每 30 秒可承受3秒鐘 | ||||||||||
| 輸出頻率(Hz） | 599.00H2 | ||||||||||
| 載波頻率 (kHz） | 2~15 KHz(出 設定值: 2 kHz) | ||||||||||
| 輸入 | 輸入電流 (A) 一般負載 | 7.2 | 12 | 15.7 | 22 | 3.9 | 6.4 | 12 | 16 | 20 | |
| 輸入電流 (A) 重載 | 6.7 | 11.5 | 14 | 20 | 3.6 | 6.1 | 11 | 15 | 18.5 | ||
| 定額電壓/頻率 | 1相/3相 AC 200V-240V (-15%-+10%), 50160Hz | ||||||||||
| 操作電壓范圍 | 170- 265Wc | ||||||||||
| 容許電源頻率變動范圍 | 47-63H2 | ||||||||||
| 冷卻方式 | 自然風冷 | 強制風冷 | 自然風冷 | 強制風冷 | |||||||
| 剎車晶體 | 內置 | ||||||||||

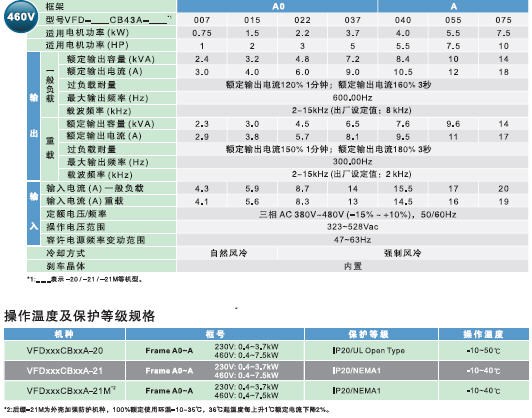

| 產品規格 | |||||||||
| 460V | |||||||||
| 框號 尺寸 | A0 | A | |||||||
| 型號VFD-0OOCB43A-000” | 007 | 015 | 022 | 037 | 040 | 055 | 075 | ||
| 適用電機功率(kW) | 0.75 | 1.5 | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | ||
| 適用電機功率(HP) | 1 | 2 | 3 | 5 | 5.5 | 7.5 | 10 | ||
| 輸出 | 一般負載 | 額定輸出容量(kVA) | 2.4 | 3.2 | 4.8 | 7.2 | 8.4 | 10 | 14 |
| 額定輸出電流 (A) | 3.0 | 4.0 | 6.0 | 9.0 | 10.5 | 12 | 18 | ||
| 過負載耐量 | 在額定輸出電流的 120% 時，每 5 分鐘可承受 1 分鐘，160% 時每 30 秒可承受3秒鐘 | ||||||||
| 輸出頻率 (H | 599.00H2 | ||||||||
| 載波頻率 (k H | 2- 15kHz(出廠設定值: 8kHz) | ||||||||
| 重載 | 額定輸出容量(kVA) | 2.3 | 3.0 | 4.5 | 6.5 | 7.6 | 9.6 | 14 | |
| 額定輸出電流 (A) | 2.9 | 3.8 | 5.7 | 8.1 | 9.5 | 11 | 17 | ||
| 過負載耐量 | 在額定輸出電流的 150% 時，每 5 分鐘可承受 1 分鐘，180% 時每 30 秒可承受3秒鐘 | ||||||||
| 輸出頻率(Hz） | 599.00H2 | ||||||||
| 載波頻率 (kHz） | 2~15 KHz(出 設定值: 2 kHz) | ||||||||
| 輸入 | 輸入電流 (A) 一般負載 | 4.3 | 5.9 | 8.7 | 14 | 15.5 | 17 | 20 | |
| 輸入電流 (A) 重載 | 4.1 | 5.6 | 8.3 | 13 | 14.5 | 16 | 19 | ||
| 定額電壓/頻率 | 3相AC 380V ~ 480V (-15%~+10%), 50160Hz | ||||||||
| 操作電壓范圍 | 323 ~ 528Vac | ||||||||
| 容許電源頻率變動范圍 | 47-63H2 | ||||||||
| 冷卻方式 | 自然風冷 | 強制風冷 | |||||||
| 剎車晶體 | 內置 | ||||||||
| 產品規格（加大風扇機種） | |||||||
| 460V | |||||||
| 框號 尺寸 | A0 | A | |||||
| 型號VFD-0OOCB43A-000” | 022 | 037 | 040 | 055 | 175 | ||
| 適用電機功率(kW) | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | ||
| 適用電機功率(HP) | 3 | 5 | 5.5 | 7.5 | 10 | ||
| 輸出 | 一般負載 | 額定輸出容量(kVA) | 4.8 | 7.2 | 8.4 | 10 | 14 |
| 額定輸出電流 (A) | 6.0 | 9.0 | 10.5 | 12 | 18 | ||
| 過負載耐量 | 在額定輸出電流的 120% 時，每 5 分鐘可承受 1 分鐘，160% 時每 30 秒可承受3秒鐘 | ||||||
| 輸出頻率 (H | 599.00H2 | ||||||
| 載波頻率 (k H | 2- 15kHz(出廠設定值: 8kHz) | ||||||
| 重載 | 額定輸出容量(kVA) | 4.5 | 6.5 | 7.6 | 9.6 | 14 | |
| 額定輸出電流 (A) | 5.7 | 8.1 | 9.5 | 11 | 17 | ||
| 過負載耐量 | 在額定輸出電流的 150% 時，每 5 分鐘可承受 1 分鐘，180% 時每 30 秒可承受3秒鐘 | ||||||
| 輸出頻率(Hz） | 599.00H2 | ||||||
| 載波頻率 (kHz） | 2~15 KHz(出 設定值: 2 kHz) | ||||||
| 輸入 | 輸入電流 (A) 一般負載 | 8.7 | 14 | 15.5 | 17 | 20 | |
| 輸入電流 (A) 重載 | 8.3 | 13 | 14.5 | 16 | 19 | ||
| 定額電壓/頻率 | 3相AC 380V ~ 480V (-15%~+10%), 50160Hz | ||||||
| 操作電壓范圍 | 323 ~ 528Vac | ||||||
| 容許電源頻率變動范圍 | 47-63H2 | ||||||
| 冷卻方式 | 強制風冷 | ||||||
| 剎車晶體 | 內置 | ||||||
產品特色
- 磁場矢量控制且內建PLC
- 適應多種產業設備應用
- 內置PG卡，可以實現閉環矢量控制
- 性能強勁的開環矢量控制特點
- 長壽命設計與重要零件之壽命偵測
- 增強的環境耐受性
- 內建標準MODBUS，CAN總線功能
應用領域
食品包裝機、輸送帶設備、紡織機、木工機、風機、水泵等

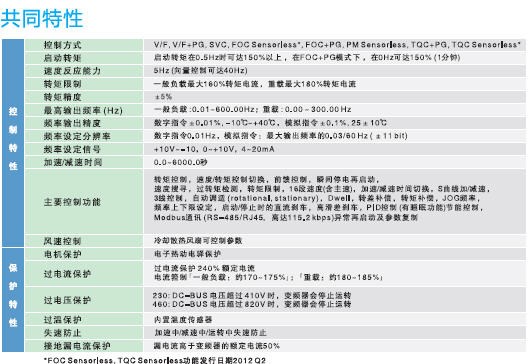

技術規格
