ME300系列
| 產品規格 | ||||||
| 標準機種 | ||||||

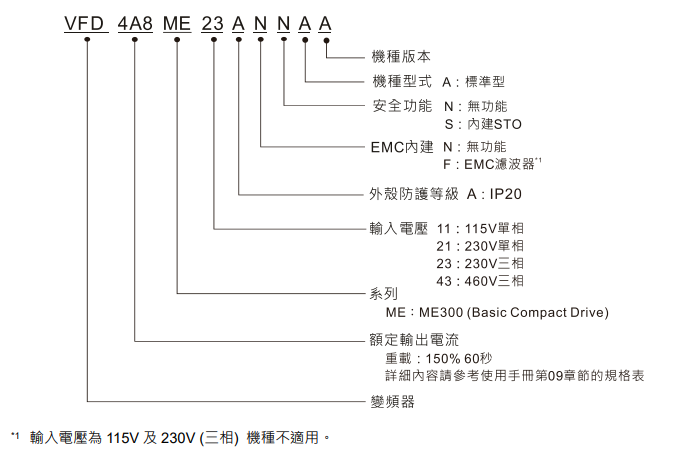

| 型號 | 額定 | 框號 | 標準機種 (0~599Hz） | 機種凈重 (kg） | ||
| 適用電機功率 | 內置EMC 濾波器 | 內置STO | ||||
| [HP] | [kw] | |||||
| 115V 單相 | ||||||
| VFD0A8ME11ANNAA | 1/8 | 0.1 | A | — | 0.4 | |
| VFD0A8ME11ANSAA | √ | 0.4 | ||||
| VFD1A6ME11ANNAA | 1/4 | 0.2 | 0.4 | |||
| VFD1A6ME11ANSAA | √ | 0.4 | ||||
| VFD2A5ME11ANNAA | 1/2 | 0.4 | 0.5 | |||
| VFD2A5ME11ANSAA | √ | 0.5 | ||||
| VFD4A8ME11ANNAA | 1 | 0.75 | C | 1 | ||
| VFD4A8ME11ANSAA | √ | 1 | ||||
| 型號 | 額定 | 框號 | 標準機種 (0~599Hz） | 機種凈重 (kg） | ||
| 適用電機功率 | 內置EMC 濾波器 | 內置STO | ||||
| [HP] | [kw] | |||||
| 230V 單相 | ||||||
| VFD0A8ME21ANNAA | 1/8 | 0.1 | A | 0.9 | ||
| VFD0A8ME21ANSAA | √ | 0.4 | ||||
| VFDDA8ME21AFNAA | B | √ | 0.5 | |||
| VFD0A8ME21AFSAA | √ | 0.5 | ||||
| VFD1A6ME21ANNAA | 1/4 | 0.2 | A | 0.9 | ||
| VFD1A6ME21ANSAA | √ | 0.9 | ||||
| VFD1A6ME21AFNAA | B | √ | 0.4 | |||
| VFD1A6ME21AFSAA | √ | 0.4 | ||||
| VFD2A8ME21ANNAA | 1/2 | 0.4 | A | 0.9 | ||
| VFD2A8ME21ANSAA | √ | 0.9 | ||||
| VFD2A8ME21AFNAA | B | √ | 0.5 | |||
| VFD2A8ME21AFSAA | √ | 0.5 | ||||
| VFD4A8ME21ANNAA | 1 | 0.75 | 0.9 | |||
| VFD4A8ME21ANSAA | √ | 0.9 | ||||
| VFD4A8ME21AFNAA | √ | 0.8 | ||||
| VFD4A8ME21AFSAA | √ | 0.8 | ||||
| VFD7A5ME21ANNAA | 2 | 1.5 | C | 1.5 | ||
| VFD7A5ME21ANSAA | √ | 1.5 | ||||
| VFD7A5ME21AFNAA | √ | 1 | ||||
| VFD7A5ME21AFSAA | √ | 1 | ||||
| VFD11AME21ANNAA | 3 | 2.2 | 1.5 | |||
| VFD11AME21ANSAA | √ | 1.5 | ||||
| VFD11AME21AFNAA | √ | 1 | ||||
| VFD11AME21AFSAA | √ | 1 | ||||
| 型號 | 額定 | 框號 | 標準機種 (0~599Hz） | 機種凈重 (kg） | ||
| 適用電機功率 | 內置EMC 濾波器 | 內置STO | ||||
| [HP] | [kw] | |||||
| 230V 三相 | ||||||
| VFD0A8ME23ANNAA | 1/8 | 0.1 | A | — | 0.4 | |
| VFD0A8ME23ANSAA | √ | 0.4 | ||||
| VFD1A6ME23ANNAA | 1/4 | 0.2 | 0.4 | |||
| VFD1A6ME23ANSAA | √ | 0.4 | ||||
| VFD2A8ME23ANNAA | 1/2 | 0.4 | 0.5 | |||
| VFD2A8ME23ANSAA | √ | 0.5 | ||||
| VFD4A8ME23ANNAA | 1 | 0.75 | 0.6 | |||
| 標準機種 | |||||||
| 型號 | 額定 | 框號 | 標準機種 (0~599Hz） | 機種凈重 (kg） | |||
| 適用電機功率 | 輸出電流 | 內置EMC 濾波器 | 內置STO | ||||
| [HP] | [kw] | [A] | |||||
| VFD4A8ME23ANSAA | 1 | 0.75 | 4.8 | A | — | √ | 0.6 |
| VFD7A5ME23ANNAA | 2 | 1.5 | 7.5 | B | 0.8 | ||
| VFD7A5ME23ANSAA | √ | 0.8 | |||||
| VFD11AME23ANNAA | 3 | 2.2 | 11 | C | 1 | ||
| VFD11AME23ANSAA | √ | 1 | |||||
| VFD17AME23ANNAA | 5 | 3.7 | 17 | 1 | |||
| VFD17AME23ANSAA | √ | 1 | |||||
| VFD25 AME23ANNAA | 7.5 | 5.5 | 25 | D | 2 | ||
| VFD25 AME23ANSAA | √ | 2 | |||||
| 型號 | 額定 | 框號 | 標準機種 (0~599Hz） | 機種凈重 (kg） | |||
| 適用電機功率 | 輸出電流 | 內置EMC 濾波器 | 內置STO | ||||
| [HP] | [kw] | [A] | |||||
| 230V 三相 | |||||||
| WFD1A5ME43ANNAA | 1/2 | 0.4 | 1.5 | A | 0.9 | ||
| VFD1A5ME43ANSAA | √ | 0.9 | |||||
| VFD1A5ME43AFNAA | B | √ | 0.6 | ||||
| VFD1A5ME43AFSAA | √ | 0.6 | |||||
| VFD2A7ME43ANNAA | 1 | 0.75 | 2.7 | A | 0.9 | ||
| VFD247ME43ANSAA | √ | 0.9 | |||||
| VFD2A7ME43AFNAA | B | √ | 0.7 | ||||
| VFD2A7ME43AFSAA | √ | 0.7 | |||||
| VFD4A2ME43ANNAA | 2 | 1.5 | 4.2 | 0.9 | |||
| VFD4A2ME43ANSAA | √ | 0.9 | |||||
| VFD4A2ME43AFNAA | √ | 0.8 | |||||
| VFD4A2ME43AFSAA | √ | 0.8 | |||||
| VFD5 A5ME43ANNAA | 3 | 2.2 | 5.5 | C | 1.5 | ||
| VFD5 A5ME43ANSAA | √ | 1.5 | |||||
| VFD5 A5ME43AFNAA | √ | 1 | |||||
| VF0595M5434FSAA | √ | 1 | |||||
| VFD7A3ME43ANNAA | 4 | 3 | 7.3 | 1.5 | |||
| VFD7A3ME43ANSAA | √ | 1.5 | |||||
| VFD7A3ME43AFNAA | √ | 1 | |||||
| VFD7A3ME43AFSAA | √ | 1 | |||||
| VFD9AOME43ANNAP | 5 | 3.7 | 9 | 1.5 | |||
| VFD3AOME43ANSAA | √ | 1.5 | |||||
| VFD9AOME43AFNAA | √ | 1 | |||||
| VFD9A0ME43AFSAA | √ | 1 | |||||
| VFD13AME43ANNAA | 7.5 | 5.5 | 13 | D | 2.7 | ||
| VFD13AME43ANSAA | √ | 2.7 | |||||
| VFD13AME43AFNAA | √ | 2 | |||||
| VFD13AME43AFSAA | √ | 2 | |||||
| VFD17AME43ANNAA | 10 | 7.5 | 17 | 2.7 | |||
| WFD17AME43ANSAA | √ | 2.7 | |||||
| VFD17AME43AFNAA | √ | 2 | |||||
| VFD17AME43AFSAA | √ | 2 | |||||
| 標準機種 | |||||||
| 型號 | 額定 | 框號 | 標準機種 (0~599Hz） | 機種凈重 (kg） | |||
| 適用電機功率 | 輸出電流 | 內置EMC 濾波器 | 內置STO | ||||
| [HP] | [kw] | [A] | |||||
| 230V 單相 | |||||||
| VFD7A5ME21ANNHA | 2 | 1.5 | 7.5 | B | — | — | 0.8 |
| VFD11AME21ANNHA | 3 | 2.2 | 11 | C | 1 | ||
| 460V 三相 | |||||||
| VFD11AME21ANNHA | 2 | 1.5 | 4.2 | B | — | — | 1 |
| VFD5 A5ME43ANNHA | 3 | 2.2 | 5.5 | C | 1.5 | ||
| VFD9A0ME43ANNHA | 5 | 3.7 | 9 | C | 1.5 | ||
| VFD13AME43ANNHA | 7.5 | 5.5 | 13 | D | 2.7 | ||
| VFD17AME43ANNHA | 10 | 7.5 | 17 | D | 2.7 | ||
臺達新一代的精巧簡易型向量控制變頻ME300 系列，在體積縮小60百分號條件下，但仍延續了臺達變頻器的良好性能。內置多種關鍵功能，包括：200百分號過載能力，內置IPM、SPM兩種永磁馬達控制模式，STO 防御轉矩關斷機能提升設備整體防御性，支持脈沖輸入做為速度、多臺水泵并聯控制、EMC 濾波器機種（C2 /C3級），低漏電流設計，可滿足各式應用場合。此外，使用者自定義參數群組與免螺絲配線控制端子，讓ME300可兼具性能與友善操作。
動力、操作友善、尺寸精巧、設計堅固，正是ME300 系列寫照。透過ME300，臺達工業自動化將持續以技術、質量要求及品保服務，積極與客戶“創變新未來”。
應用領域
食品飲料、包裝設備、輸送帶、電子組裝、木工機械、風機及水泵等
技術規格
- V/F、SVC 控制模式
- 支持感應 (IM)、永磁 (IPM / SPM) 電機
- 小體積設計
- 雙額定模式:
- 一般負載 120%，60 秒或 150%，3 秒 (ND)
- 重載 150% 60 秒或 200%，3 秒 (HD)
- 于 3 Hz 時提供 200% 啟動轉矩
- 全系列內置剎車晶體
- 支持脈沖及 PWM 信號輸入
- 內置 Modbus 通訊接口
- 提供 EMC 濾波器及轉矩關斷 STO (SIL2) 機種
- 內置 PID、單/多臺水泵并聯功能
- 水泵: 休眠、漏水檢測等
- 多泵: 交替運轉、多臺并聯恒壓，可并聯4臺
- 100% 電路板涂層并符合 IEC 60721-3-3 class 3C3，環境耐受性
功率范圍：
| 產品規格功能及周邊配件 | ||
| 控制特性 | 控制方式 | WIF, SVC |
| 應用電機 | IM( 感應電機、PM 電機控制(IPM/SPM) | |
| ZUI高輸出頻率 | 標準機種: 599 Hz;高速機種: 1500 Hz (設載波為 6kHz，需降載使用，僅支持 VIF 控制感應馬達) | |
| 啟動轉矩[注1] | 200% 3 Hz(在 V,SVC 控制IM，重載額定下100% /( 電機額定頻率20) (在 SVC 控制 PM，重載額定下) | |
| 速度控制范圍[注們 | 1 :50(在 WI.SVC 控制IM，重載額定下)1: 20(在 SVC 控制 PM，重載額定下) | |
| 過負載耐量 | 一般負載: 額定輸出電流 120% 60 秒;150% 3 秒重載: 額定輸出電流 150% 60 秒;200% 3秒 | |
| 頻率設定信號 | 0- 10V14(0) 20mA，1通道脈沖輸入(10kHz) | |
| 主要功能 | 多電機切換(2 組獨 立電機參數 、快速啟動(Fast Run)、DEB 功能、急減速功能、主輔頻功能、瞬間停電再啟動、追速功能、轉短過載偵測、 16 段速度(含主速) 、加速/減速時間切換、S 曲線/減速、3 線控制JOG頻率、頻率上下限設定、啟動/停止時的直流剎車、PID 控制、簡易定位功能、內置 Modbus 通訊 | |
| 防御特性 | 防御 | 過電流、過電壓、過載、過溫、欠相 |
| 失速防止 | S加速中了減速中/運轉中失速防止 | |
