VFD-EL-W系列
臺達新一代靈巧、通用無感測矢量變頻器VFD-EL-W系列，體積小重量輕，繼承了臺達變頻器的出色性能。 內置豐富的應用功能，包括：多段速運轉；轉矩補償；PID控制；多泵輪泵控制；恒壓供水；漏水檢測等。 內置完整的機制，包括：過電流、過電壓、欠電壓、過熱、過負載、過轉矩、輸出欠相等。 VFD-EL-W 為客戶節省額外開銷，實現精湛工藝。
| 產品規格 | ||||||||||||
| 電壓 | 230V | 460V | ||||||||||
| 框號 | A1 | BB | A1 | A2 | B | |||||||

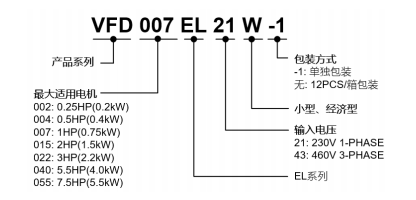

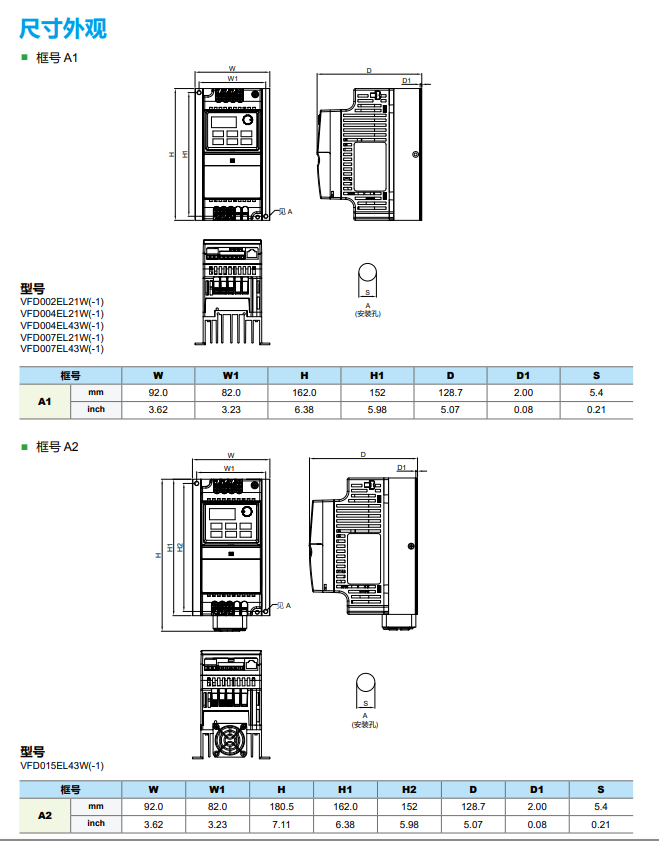

| 型號 | VFD-__EL21W(-1) | 002 | 004 | 007 | 015 | 022 | 004 | 007 | 015 | 022 | 040 | 055 |
| VFD-__EL43W(-1) | ||||||||||||
| 適用電機功率 (kW) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | |
| 用電機功率 (HP) | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | 0.5 | 1.0 | 2.0 | 3.0 | 5.5 | 7.5 | |
| 輸出 | 額定輸出容量 (kVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 1.2 | 2.0 | 3.3 | 4.4 | 7.4 | 9.9 |
| 額定輸出電流 (A | 1.6 | 2.5 | 4.2 | 7.5 | 11.0 | 1.5 | 2.5 | 4.2 | 5.5 | 9.0 | 13.0 | |
| 輸出電壓 (V | 三相對應輸入電壓 | |||||||||||
| 輸出頻率范圍 (Hz) | 0.1 ~ 400 | |||||||||||
| 載波頻率 (kHz) | 2 ~ 12 ( 默認 : 8) | 2~12 (默認:4) |
||||||||||
| 輸入 | 額定輸入電流 (A) | 4.9 | 6.5 | 9.3 | 15.7 | 24 | 1.8 | 3.2 | 4.3 | 7.1 | 10.0 | 14.0 |
| 額定電壓 / 頻率 | 單相 AC 200 V ~ 240 V，50 / 60 Hz | 三相 AC 380 V ~ 480 V，50 / 60 Hz | ||||||||||
| 容許輸入電壓變動范圍 | ±10 % (180 V ~ 264 V) | ±10 % (342 V ~ 528 V) | ||||||||||
| 容許輸入電壓變動范圍 | ±5 % (47 Hz ~ 63 Hz) | |||||||||||
| 機種凈重 (kg) | 1.0 | 1.4 | 1.0 | 1.4 | 1.5 | |||||||
| 冷卻方式 | 自然風冷 | 強制風冷 | 自然風冷 | 強制風冷 | ||||||||
| 制動單元 | 無內置 | |||||||||||
| DC 電抗器 | 無內置 | |||||||||||
| EMI 濾波器 | 無內置 | |||||||||||
| 產品信息 | ||||

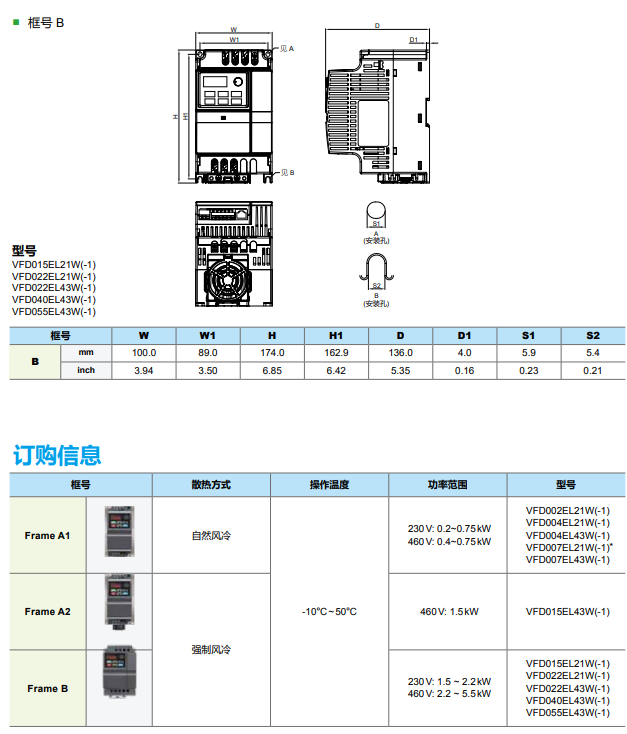

| 框號 | 型號 | 功率范圍 | 操作溫度 | 散熱方式 |
| 框號 A1: | VFD002EL21W(-1) | 230 V: 0.2~0.75 kW 460 V: 0.4~0.75 kW |
—10°C ~ 50°C | 自然風冷 |
| VFD004EL21W(-1) | ||||
| VFD004EL43W(-1) | ||||
| VFD007EL21W(-1)* | ||||
| VFD007EL43W(-1) | ||||
| 框號 A2: | VFD015EL43W(-1) | 460 V: 1.5 Kw | 強制風冷 | |
| 框號 B: | VFD015EL21W(-1 | 230 V: 1.5 ~ 2.2 kW 460 V: 2.2 ~ 5.5 kW |
||
| VFD022EL21W(-1) | ||||
| VFD022EL43W(-1) | ||||
| VFD040EL43W(-1 | ||||
| VFD055EL43W(-1 | ||||
| 一般規格 | |||
| 控制特性 | 控制方式 | 正弦波 PWM 方式(V/F 控制，矢量控制) | |
| 頻率設定分辨率 | 0.01 Hz | ||
| 輸出頻率分辨率 | 0.01Hz | ||
| 轉矩特性 | 具自動轉矩補償、自動轉差補償，起動轉矩在 5.0Hz 時可達 150% 的額定轉矩 | ||
| 過負載能力 | 額定輸出電流的 150% 運行 60 秒 | ||
| 禁止設定頻率 | 可自0.1~ 400Hz設定3 點 | ||
| 加速、減速時間 | 0.1~ 600 秒(2 段加/減速時間可分別獨立設定) | ||
| 失速防止準位 | 可以電機負載特性以驅動器額定電流的 20-250 % 設定 | ||
| 直流制動 | 停止時可自 0.1~ 400Hz操作，制動電流0~ 100% 的額定電流起動時間0~ 60 秒，停止時間 0~60秒 | ||
| VIF 曲線 | |||
| 運轉特性 | 頻率設定信號 | 面板操作 | 由上下鍵設定 |
| 外部信號 | 電位器5kQ/0.5W，0~+10VDC，4~20mA多功能輸入選擇 MI2 ~ MI4(8 段速、含主速);點動、上下指令、串行通訊口(RS-485) | ||
| 運轉設定信號 | 面板操作 | 由 RUN，STOP 鍵設定 | |
| 外部信號 | MI1 控制運轉1停止，或二/三線式控制( MI1，MI2，MI3 ); 點動運轉，串行通信口(RS-485) | ||
| 智能型輸入端子 | 8 段速(含主速)可默認速度切換、加減速禁止指令、2 段加減速切換、外部計數、點動運轉.外部 B.B.選擇、驅動器重置、遞增/遞減頻率端子設定、AVIJACI 選擇 | ||
| 智能型輸出端子(僅 Relay) | 運轉中指示、頻率到達指示、零速指示、計數器到達指示、過轉矩檢出指示、外部中斷B.B 中指示操作模式指示、故障指示、過熱預警、緊急停止 | ||
| 保護功能 | 過電壓、過電流、低電壓、外部異常中斷、電機過載、驅動器過載、驅動器過熱、電子式熱繼電器電機PTC 過熱保護 | ||
| 內置功能 | 內置自動穩壓輸出調節、加速/減速 S 曲線設定、過電壓、過電流失速防止、5 組異常記錄禁止反轉、瞬時停電再啟動、直流制動、自動轉矩補償、轉差補償、自動調適電機參數.載波頻率調整、輸出頻率上下限設定、參數重置、PID 控制、外部計數、Modbus 通訊異常重置、異常再啟動、節能運轉、散熱風扇運轉方式選擇(除無風扇的機種之外 )12nd 頻率來源選擇、1/2nd 頻率結合、NPNIPNP 選擇、多電機支持 | ||
| 數字操作器 | 內置自動穩壓輸出調節、加速/減速 S 曲線設定、過電壓、過電流失速防止、5 組異常記錄禁止反轉、瞬時停電再啟動、直流制動、自動轉矩補償、轉差補償、自動調適電機參數.載波頻率調整、輸出頻率上下限設定、參數重置、PID 控制、外部計數、Modbus 通訊異常重置、異常再啟動、節能運轉、散熱風扇運轉方式選擇(除無風扇的機種之外 )12nd 頻率來源選擇、1/2nd 頻率結合、NPNIPNP 選擇、多電機支持 | ||
| 環境 | 保護等級 | IP20 | |
| 污染環境程度 | 0 | ||
| 使用場所 | 海拔高度 1000m 以下，室內( 無腐蝕性氣體、液體、無塵垢 ) | ||
| 操作溫度 | -10°C~50°C (VFD0O7EL21W(-1) 需安裝風扇配件) | ||
| 存儲溫度 | -20°C-60°C | ||
| 濕度 | 90%RH 以下(無結露) | ||
| 振動 | 1.0mm ,峰-峰值從2~ 13.2Hz ; 0.7G ~ 1.0G,從13.2~ 55H : 1.0G,從55~ 512Hz ，符合IEC 60068-2-6 | ||
應用領域
- 木工封邊機
- 物料輸送帶
- 理料機
- 恒壓水泵應用

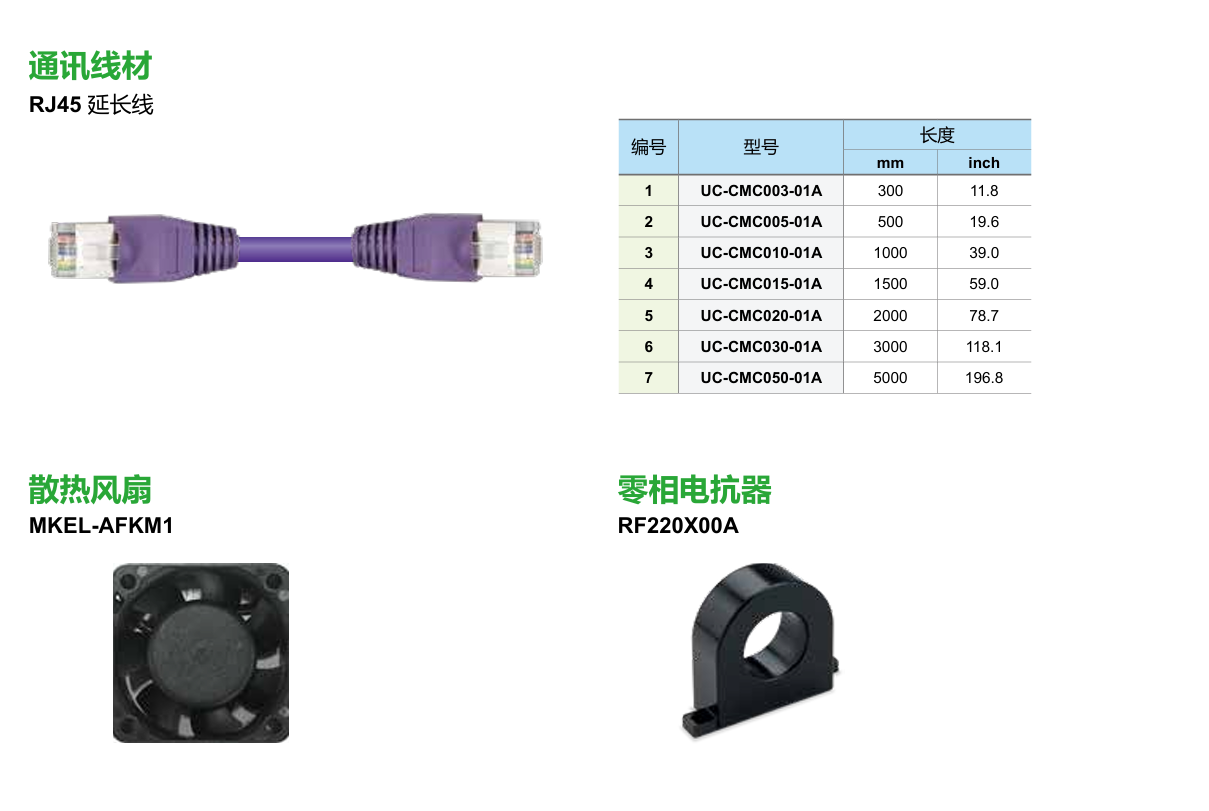

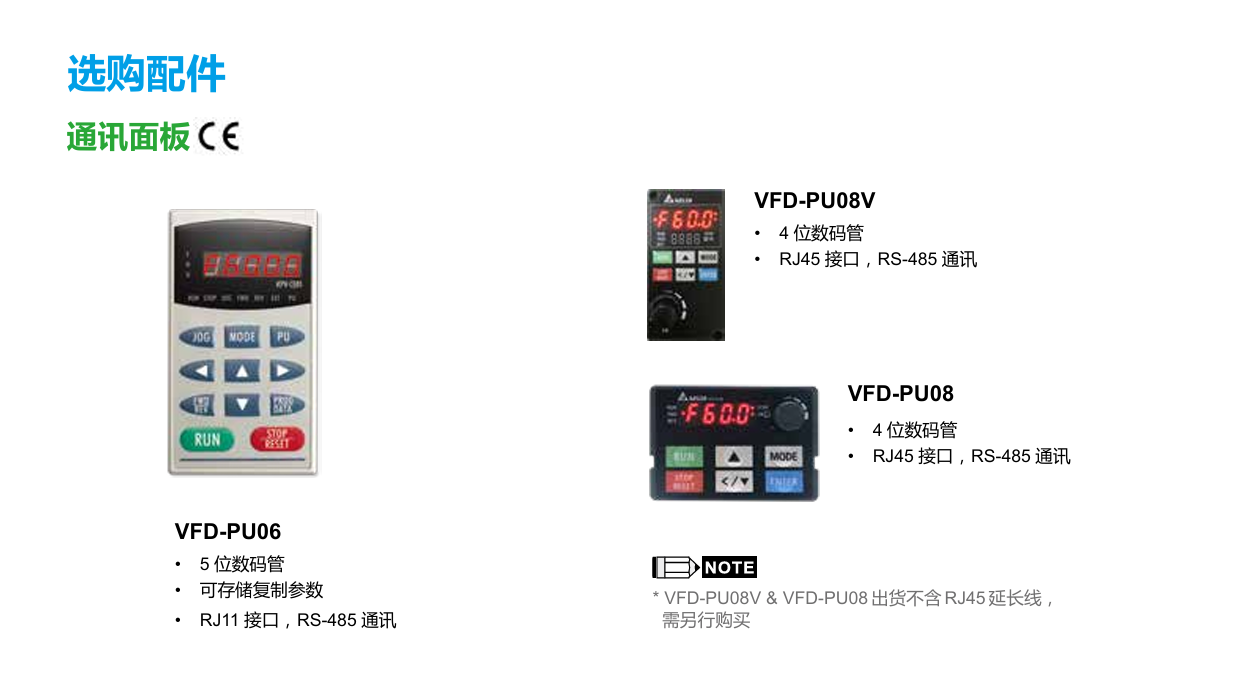

技術規格
- 小型緊湊設計，極簡耐用
- 多樣化的速度調節及控制運行方式：數字操作面版，外部端子，Modbus 通訊
- 內置多泵交替運轉、PID恒壓控制功能
- 支持一拖二電機并聯應用及輸出斷線檢測功能
- 輸出額定電流150% / 60s高過載能力
- 符合CE，RoHS, GB12668.3
