YE標準型
| 技術參數 | |||
| 系列型號YE- | YE6-1616T-E | YE16-1616T-E | YE32-1616T-E |
| 總點數 | 32點 | 32點 | 32點 |
| 數字量輸入點數 | 16 | 16 | 16 |
| 數字量輸出點數 | 16 | 16 | 16 |
| 輸出方式 | NPN | NPN | NPN |
| 電源電壓 | DC24V | DC24V | DC24V |
| 高速輸人計數器 | 4路AB相高速計數器 | 4路AB相高速計數器 | 4路AB相高速計數器 |
| 高速脈沖輸人頻率 | 200khz | 200khz | 200khz |
| 右擴展 | 16個 | 16個 | 16個 |
| 左擴展 | 不支持 | 不支持 | 不支持 |
| BD板 | 不支持 | 不支持 | 不支持 |
| 串行通訊口 | RS232/RS485 | RS232/RS485 | RS232/RS485 |
| USB通訊口 | 支持U盤程序下載/固件升級 | 支持U盤程序下載/固件升級 | 支持U盤程序下載/固件升級 |
| 以太網通訊口 | 支持1個（MODBUS TCP/IP） | 支持1個（MODBUS TCP/IP） | 支持1個（MODBUS TCP/IP） |
| 脈沖軸數量 | 8軸 | 8軸 | 8軸 |
| 總線功能 | EtherCAT總線 | EtherCAT總線 | EtherCAT總線 |
| 總線軸數 | 8軸 | 16軸 | 32軸 |
| 程序容量 | 60k | 60k | 60k |
| 萬年歷 | 支持 | 支持 | 支持 |

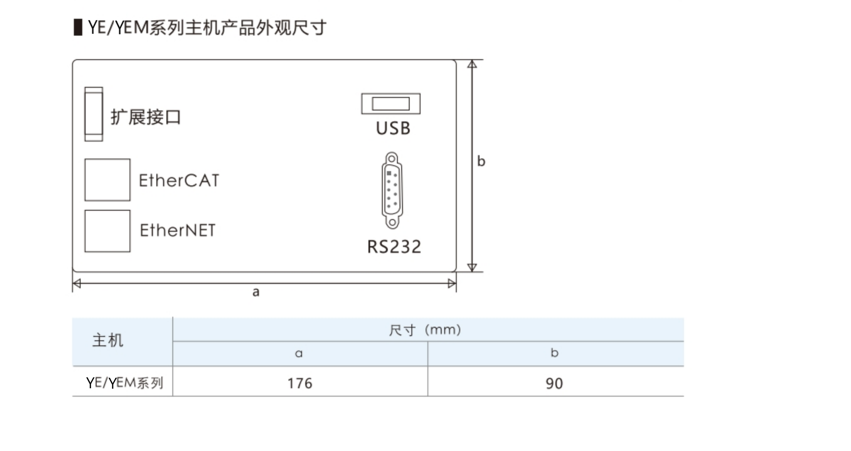

| 尺寸[mm] | 176*90*53 | 176*90*53 | 176*90*53 |
| 防護等級 | IP20 | ||
| 工作環境溫度 | 5-55℃(41-131°F)無結露 | ||
| 相對濕度 | 5-95% | ||
| 運輸環境溫度 | -25-70℃(-13-158°F) | ||
| 抗振性 | 10M/S2 | ||
| 工作海拔高度 | 0~2000M 無將容，2000M以上，環境溫度<40℃(104下) | ||
| 說明 | 脈沖與總線軸合計6軸 | 脈沖與總線軸合計16軸 | 脈沖與總線軸合計32軸 |
| 注：若總線PLC型號為YE 16-1616T-E， 表示脈沖與總線軸合計16軸， 可由PLC程序自定義軸數。如定父脈沖軸數為2軸， 則總線軸為14軸 | |||
| 數字量輸入擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-8X | 8通道數字量輸入 | NPN輸人 DC24V供電，無需外接電源供電 輸入點頻率10Khz |
| YSE-16X | 16通道數字量輸人 | |
| 數字量輸出擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-8YT | 8通道品體管輸出 | DC24V供電，無需外接電源供電 R：繼電器輸出 T：NPN型品體管輸出 R響應時間：約10ms T響應時間：約50us R輸出電流：2A T輸出電流：每點0.3A |
| YSE-16YT | 16通道品體管輸出 | |
| YSE-16YR | 16通道繼電器輸出 | |
| YSE-32YT | 32通道品體管輸出 | |
| 數字量輸入/出擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-8T | 4通道數字量輸入，4通道品體管輸出 | DC24V供電，無需外接電源供電 NPN輸入 輸入點頻率10Khz R：繼電器輸出 T：NPN型品體管輸出 R響應時間：約10ms T響應時間：約50us R輸出電流：2A T輸出電流：每點0.3A |
| YSE-16T | 8通道數字量輸入，B通道品體管輸出 | |
| YSE-16R | 8通道數字量輸入，B通道繼電器輸出 | |
| YSE-32T | 16通道數字量輸入，16通道晶體管輸出 | |
| YSE-32R | 16通道數字量輸入，16通道繼電器輸出 | |
| YSE-40T | 24通道數字量輸入，16通道品體管輸出 | |
| 模擬量輸出擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-4AO | 4通道模擬量輸出 | 電壓范圍：-10V~10V電流范圍：0-20mA；4-20mA分辨率：12bit |
| YSE-4AOS | 4通道模擬量輸出 | 電壓范圍：0V~10V電流范圍：0-20mA：4-20mA分辨率：12bit |
| 模擬量輸入/出擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-4AI2AO | 4通道模擬量輸人，2通道模擬量輸出 | 電壓范圍：(輸入/出：-10V~10V)電流范圍：(輸入/出：0-20mA：4-20mA)分辨率12bit/12bit |
| YSE-4hAI2AO | 4通道模擬量輸人，2通道模擬量輸出 | 電壓范圍：(輸入/輸出：-10V~10V)電流范圍：0-20mA：4-20mA分辨率：16bit/12bit |
| 溫度擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-2TCY | 2通道溫度輸人(通道間有光精隔商]門.2通道品體管NPN輸出 | 支持K型熱電偶，測量范圍0~900℃，精度1℃ |
| YSE-n2TCY | 2通道溫度輸人(通道間無光精隔離)， 2通道品體管NPN輸出 | |
| YSE-2TCY2 | 2通道溫座輸人(通道間有光耦隔離) ， 2通道品體管NPN輸出， 帶R 5485 | |
| YSE-4TCY | 4通道溫度輸人(通道問有光耦隔商)門， 4通道品體管NPN輸出 | |
| YSE-n4TCY | 4通道溫度輸人(通道間無光精隔商]， 4通道昌體管NPN輸出 | |
| YSE-4TCY2 | 4通道溫度輸人(通道間有光耦隔離)D， 4通道品體管NPN輸出， 帶RS 485 | |
| YSE-n4TCY2 | 4通道溫度輸人(通道間無光精隔離)D， 4通道品體管NPN輸出， 帶R 5485 | |
| YSE-8TCY | 8通道溫度輸人(通道間有光隔離] ， B通道品體管NPN輸出 | |
| YSE-8TCY2 | 8通道溫座輸人(通道間有光耦隔商) ， 8通道品體管NPN輸出， 帶R 5485 |
|
| YSE-8PT | 8通道溫座輸人(通道間有光精隔商] | 支持PT100，測量范圍-50~300℃，精度1℃ |
| YSE-2TC-A | 2通道溫度輸人， 2通道SSR固件繼電器輸出 | 支持PT100/K型熱電偶，測量范圍300℃，精座1℃ |
| 稱重擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-2L | 2通道稱重輸人 | DC24V供電，無需外接電源供電分辨率24位，精座±1% |
| YSE-4L | 4通道稱重輸入 | DC24V供電，無需外接電源供電分辨率24位，精度±1% |
| 晶閘管輸出擴展 | ||
| 型號 | 功能 | 規格 |
| YSE-4S-A | 4通道SSR品閘管輸出 | DC24V供電，無需外接電源供電驅動500W以內的交流振動盤 |
| 數字量輸入/出擴展 | ||
| 型號 | 功能 | 規格 |
| YCE-8T | 4通道數字量輸入，4通道晶體管輸出 | DC24V供電，無需外接電源供電 NPN輸入 輸入點頻率10Khz T：NPN型品體管輸出 T響應時間：約50us T輸出電流：每點0.3A |
| YCE-16T | 8通道數字量輸入，8通道品體管輸出 | |
| 模擬量輸入/出擴展 | ||
| 型號 | 功能 | 規格 |
| YCE-4AI2AO | 4通道模擬量輸入，2通道模擬量輸出 | 電壓范圍：(輸人：0~10V，輸出：0~10V)電流范圍：0-20mA：4-20mA分辨率：12bit |
| 稱重溫度擴展 | ||
| 型號 | 功能 | |
| YCE-2L2T-D | 2路溫度采集輸人支持PT100/熱電偶， 具有PID自整定， 測量范圍200℃， 精度誤差1℃ 2路稱重采集輸人，精度誤差±0.1g 2路3V直流電機正反向控制輸出 4路PWM輸出(驅動直流振動盤) ， Imax-10A， 配卡槽 |
|
| 稱重溫度擴展 | ||
| 型號 | 功能 | |
| YCE-2L2T-A | 2路溫度采集輸人支持PT100/熱電偶， 具有PID自整定， 測量范圍200℃， 精度誤差1℃ 2路稱重采集輸人，精度誤差±0.1g 2路3V直流電機正反內控制輸出 4路55R固態輸出(驅動交流振動盤) |
|
