TK57S
-
全新32位DSP技術
-
超低振動噪聲
-
內置高細分
-
變電流控制使電機發熱大為降參數上電自動整定功能
-
變電流控制使電機發熱大為降低
-
靜止時電流自動減半
-
脈沖響應頻率可達500KHz（出廠默認200KHz）
-
電流設定方便，可在1.0-5.6A之間任意選擇
| TK系列開環驅動器 | TK57S |
| 驅動器功能 | 操作說明 |
| 微步細分?jǐn)?shù)設定 | Sw5-SW8四個撥碼開關用來選擇共16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定如下： |
| 400-25600步數/轉 | |
| 輸出電流設定 | SW1-SW3三個按碼開關用來選擇共8檔輸出電流。具體輸出電流的設定如下： |
| 電流峰值2.1-5.6A | |
| 自動半流功能 | 用戶可通過SW4來設定驅動器的自動半流功能。ff表示靜態電流設為工作電流的一半，on表示靜態電流與工作電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，可靠性提高。 |
| 信號接口 | PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。 |
| 脈沖模式 | 單脈沖/雙脈沖/正交脈沖 |
| 電平信號 | 5~24V兼容，無需串聯電阻。 |
| 電機接口 | A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
| 電源接口 | 采用直流電源供電，TK57S工作電壓范圍建議為24-50VDC,電源功率大于150W. |

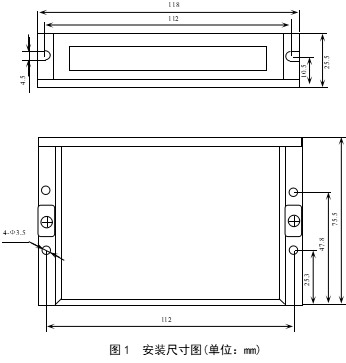

| 安裝說明 | 驅動器的外形尺寸為：118×75.5×25.5mm,安裝孔距為112mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
-
全新32位DSP技術
-
超低振動噪聲
-
內置高細分
-
變電流控制使電機發熱大為降參數上電自動整定功能
-
變電流控制使電機發熱大為降低
-
靜止時電流自動減半
-
脈沖響應頻率可達500KHz（出廠默認200KHz）
-
電流設定方便，可在1.0-5.6A之間任意選擇
