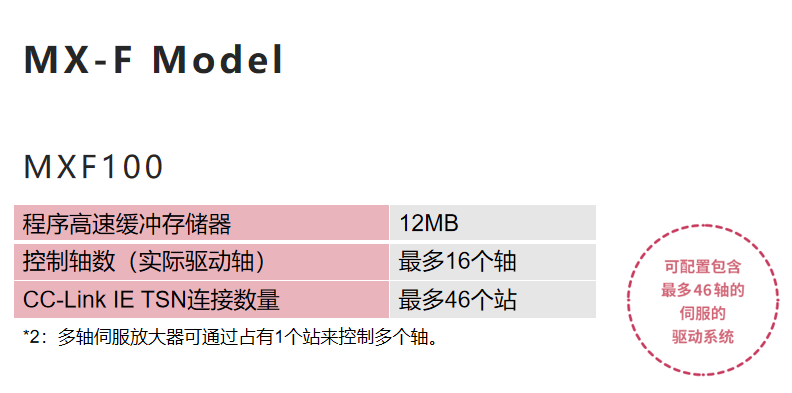

MELSEC MX-F控制器
MELSEC MX控制器：
MELSEC MX控制器是將順序/運動/網絡三種控制集于一體的控制器系列產品。

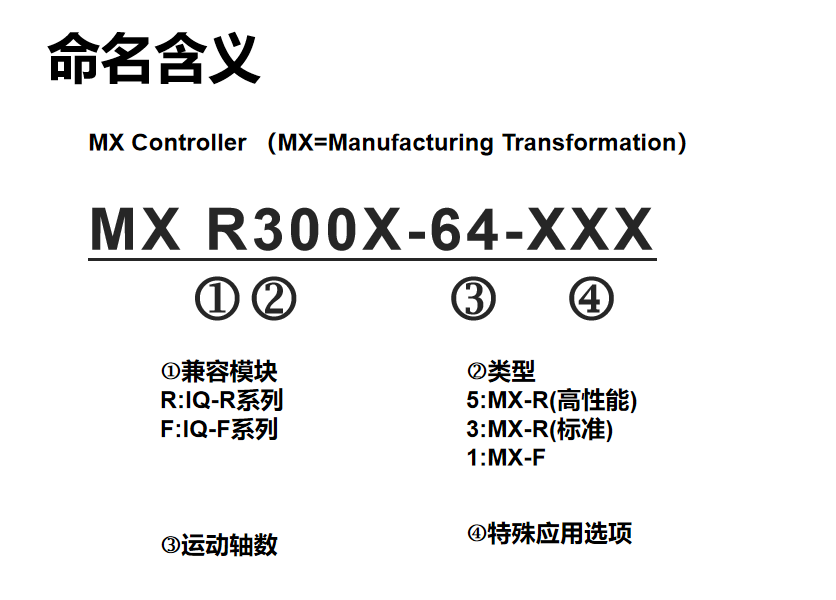

MELSEC MX控制器有MX-R型和MX-F型兩種。
MX-R型可與MELSECiQ-R系列的各種模塊組合使用，MX-F型可與MELSECiQ-F系列的各種模塊組合使用，
從而構建多樣化且高性能的系統。
| 產品名稱 | 型號 | 概要 |
| MX-F型 | MXF100-8-N32 | 程序存儲器：30M字節最大控制軸數：8軸CC-Link IE TSN內置 輸入：16點晶體管(漏型)輸出：16點 |
| MXF100-8-P32 | 程序存儲器：30M字節最大控制軸數：8軸CC-Link IE TSN內置 輸入：16點晶體管(源型)輸出：16點 |
|
| MXF100-16-N32 | 程序存儲器：30M字節最大控制軸數：16軸CC-Link IE TSN內置 輸入：16點晶體管(漏型)輸出：16點 |
|
| MXF100-16-P32 | 程序存儲器：30M字節最大控制軸數：16軸CC-Link IE TSN內置 輸入：16點晶體管(源型)輸出：16點 |
| SD存儲卡 | NZ1MEM-2GBSD | SD存儲卡2GB |
| NZ1MEM-4GBSD | SDHC存儲卡4GB | |
| NZ1MEM-8GBSD | SDHC存儲卡8GB | |
| NZ1MEM-16GBSD | SDHC存儲卡16GB | |
| 電池 | FX3U-32BL | 用于長時間備份時鐘數據的電池 |
| MX控制器 | 現行機型 | |||||
| MXR500 | MXR300 | MXF100 | RD78GH | RD78G | FX5-*SSC-G | |
| 控制性能*1 | 1.2ms/128軸 | 1.0ms/64軸 | 0.5ms/8軸 | 5.8ms/128軸 | 5.6ms/64軸 | 1.0ms+a/8軸 |
| *1:(1)運動運算處理+(2)用戶程序處理+(3)網絡處理的合計時間 | ||||||
| 項目 | 規格 |
| 額定電壓 | DC24V |
| 電壓變動范圍 | +20%、-15% |
| 允許瞬時停電時間 | 5ms及以下(24V時) |
| 電源保險絲 | 125V3.15A時間差保險絲 |
| 沖擊電流 | 100A、0.06ms以下 4.0A、350ms以下 |
| 消耗功率 | 單個控制器：13.6W及以下 可連接至控制器的最大配置時：32.0W及以下(不包括擴展設備的外部DC24V電源) |
| DC24V內置電源容量 | 500mA |
| DC5V內置電源容量 | 720mA |
| 項目 | MX - F型 | |
| 常規 | 數據記錄功能 | |
| SLMP通信 | ||
| 固件更新功能 | ||
| 事件履歷功能 | ||
| 備份還原 | 計劃將來支持 | |
| 模塊間同步功能 | ||
| 工程 | 多重中斷功能 | |
| 維護 | 實時監視功能 | |
| 網絡服務器功能 | 計劃將來支持 | |
| 網絡 | 文件傳送功能(FTP服務器) | |
| 文件傳送功能(FTP客戶端) | ||
| 簡單CPU通信 | 計劃將來支持 | |
| CC-Link IE現場Basic | 計劃將來支持 | |
| MQTT | 計劃將來支持 | |
| 信息協同/安全性 | 用戶認證功能 | |
| 加密通信功能 | ||
| OPC UA服務器功能 | 計劃將來支持 | |
| OPC UA客戶端功能 | 計劃將來支持 | |
| 記錄功能 | 計劃將來支持 | |
| 網絡驅動器功能 | 計劃將來支持 | |
| 產品名稱 | 型號 | 概要 |
| MX-F型用 I/O模塊 |
MXF100-X32 | 輸入模塊輸入32點(彈簧夾端子臺) |
| MXF100-Y16R | 輸出模塊輸出16點/繼電器型(彈簧夾端子臺) | |
| MXF100-Y32N | 輸出模塊輸出32點/漏型(彈簧夾端子臺) | |
| MXF100-Y32P | 輸出模塊輸出32點/源型(彈簧夾端子臺) | |
| MXF100-H32N | 輸入輸出模塊輸入16點、輸出16點/漏型(彈簧夾端子臺) | |
| MXF100-H32P | 輸入輸出模塊輸入16點、輸出16點/源型(彈簧夾端子臺) | |
| I/O模塊1 | ||
| 電源內置輸入輸出 | FX5-32ER/DS | 輸入：16點DC24V漏型/源型輸出：16點繼電器螺釘端子排型 |
| FX5-32ET/DS | 輸入：16點DC24V漏型/源型輸出：16點晶體管漏型螺釘端子排型 | |
| FX5-32ET/DSS | 輸入：16點DC24V漏型/源型輸出：16點晶體管源型螺釘端子排型 | |
| 擴展電源模塊 | ||
| 擴展電源 | FX5-C1PS-5V | 擴展用電源 |
| 智能功能模塊1 | ||
| 高速計數器 | FX5-2HC/ES | 高速計數器：2ch輸入格式：差動線驅動器彈簧夾端子臺型 |
| 模擬量輸入 | FX5-4AD | 模擬量輸入：4ch彈簧夾端子臺型 |
| 模擬量輸出 | FX5-4DA | 模擬量輸出：4ch彈簧夾端子臺型 |
| 多輸入 | FX5-8AD | 多輸入(電壓、電流、熱電偶、測溫電阻器):8ch彈簧夾端子臺型 |
| 溫度調節 | FX5-4LC | 輸入(熱電偶、測溫電阻器、低電壓輸入):4點輸入(電流檢測器):4點 |
| 輸出(集電極開路晶體管輸出):4點彈簧夾端子臺型 | ||
| EtherNet/IP | FX5-ENET/IP | EtherNet/IPT系統支持掃描器EtherNet/IP通信功能： Class1實例通信、 |
| Class3信息通信、UCMM信息通信 | ||
| CC-Link IE TSN | FX5-CCLGN-MS | CC-Link IE TSN主站/本地站模塊 |
| 主站 ·本地站 | ||
| CC-Link系統 | FX5-CCL-MS | CC-Link用主站CC-Link用智能設備站 |
| 主站 ·智能設備 | ||
| 連接器轉換模塊 | ||
| 連接器轉換 | FX5-CNV-IFC | 用于將FX5(擴展連接器型)與FX5(擴展電纜型)的擴展設備進行連接的連接器轉換模塊 |
| 擴展延長電纜 | ||
| 擴展延長電纜 | FX5-30EC | 擴展模塊用延長電纜(0.3m) |
| FX5-65EC | 擴展模塊用延長電纜(0.65m) | |
| 連接器轉換適配器 | ||
| 連接器轉換 | FX5-CNV-BC | 連接器轉換適配器 |
| 擴展適配器 | ||
| 模擬量輸入輸出 | FX5-4A-ADP | 模擬量輸入：2ch模擬量輸出：2ch |
| 歐式端子排型 | ||
| 模擬量輸入 | FX5-4AD-ADP | 模擬量輸入：4ch |
| 歐式端子排型 | ||
| 模擬量輸出 | FX5-4DA-ADP | 模擬量輸出：4ch |
| 歐式端子排型 | ||
| 測溫電阻器溫度傳感器輸入 | FX5-4AD-PT-ADP | 測溫電阻器溫度傳感器輸入：4ch |
| 歐式端子排型 | ||
| 熱電偶溫度傳感器輸入 | FX5-4AD-TC-ADP | 熱電偶溫度傳感器輸入：4ch |
| 歐式端子排型 | ||
| RS-232通信 | FX5-232ADP | RS-232C通信 |
| D-sub 9pin型 | ||
| RS-485通信 | FX5-485ADP | RS-485通信 |
| 歐式端子排型 | ||
| 產品名稱 | 型號 | 概要 |
| 輸入 | NZ2GN2S1-16D | 16點DC24V輸入響應時間：0～70ms正公共端/負公共端共用彈簧夾端子臺1線式 |
| NZ2GN2S1-32D | 32點DC24V輸入響應時間：0～70ms正公共端/負公共端共用彈簧夾端子臺1線式 | |
| NZ2GN2B1-16D | 16點DC24V輸入響應時間：0～70ms正公共端/負公共端共用螺釘端子排1線式 | |
| NZ2GN2B1-32D | 32點DC24V輸入響應時間：0～70ms正公共端/負公共端共用螺釘端子排1線式 | |
| NZ2GNCE3-32D | 32點DC24V輸入響應時間：0～70ms正公共端傳感器連接器(e-CON)3線式 | |
| NZ2GNCF1-32D | 32點DC24V輸入響應時間：0～70ms正公共端/負公共端共用40針連接器1線式 | |
| 輸出 | NZ2GN2S1-16T | 16點DC12/24V漏型彈簧夾端子臺1線式 |
| NZ2GN2S1-16TE | 16點DC12/24V源型彈簧夾端子臺1線式 | |
| NZ2GN2S1-32T | 32點DC12/24V漏型彈簧夾端子臺1線式 | |
| NZ2GN2S1-32TE | 32點DC12/24V源型彈簧夾端子臺1線式 | |
| NZ2GN2B1-16T | 16點DC12/24V漏型螺釘端子排1線式 | |
| NZ2GN2B1-16TE | 16點DC12/24V源型螺釘端子排1線式 | |
| NZ2GN2B1-32T | 32點DC12/24V漏型螺釘端子排1線式 | |
| NZ2GN2B1-32TE | 32點DC12/24V源型螺釘端子排1線式 | |
| NZ2GNCF1-32T | 32點DC12/24V漏型40針連接器1線式 | |
| 輸入輸出混合 | NZ2GN2S1-32DT | 輸入：16點DC24V輸入響應時間：0～70ms正公共端 輸出：16點DC24V漏型彈簧夾端子臺1線式 |
| NZ2GN2S1-32DTE | 輸入：16點DC24V輸入響應時間：0～70ms負公共端 輸出：16點DC24V源型彈簧夾端子臺1線式 |
|
| NZ2GN2B1-32DT | 輸入：16點DC24V輸入響應時間：0～70ms正公共端 輸出：16點DC24V漏型螺釘端子排1線式 |
|
| NZ2GN2B1-32DTE | 輸入：16點DC24V輸入響應時間：0～70ms負公共端 輸出：16點DC24V源型螺釘端子排1線式 |
|
| NZ2GNCE3-32DT | 輸入：16點DC24V輸入響應時間：0～70ms正公共端 輸出：16點DC24V漏型傳感器連接器(e-CON)3線式 |
|
| 模擬量輸入 | NZ2GN2S-60AD4 | 4通道輸入：DC-10～10V、DC0～20mA 轉換速度：200μs/通道彈簧夾端子臺 |
| NZ2GN2B-60AD4 | 4通道輸入： DC-10～10V、DC0～20mA 轉換速度：200μs/通道螺釘端子排 |
|
| 模擬量輸出 | NZ2GN2B-60DA4 | 4通道輸出：DC-10～10V、DC0～20mA 轉換速度：200μs/通道彈簧夾端子臺 |
| NZ2GN2S-60DA4 | 4通道輸出： DC-10～10V、DC0～20mA 轉換速度：200μs/通道螺釘端子排 |
|
| 防水 · 防塵類型(IP67)遠程模塊 | ||
| 輸入 | NZ2GN12A4-16D | 16點DC24V輸入響應時間：0～70ms正公共端防水連接器2～4線式 |
| NZ2GN12A4-16DE | 16點DC24V輸入響應時間：0～70ms負公共端防水連接器2～4線式 | |
| 輸出 | NZ2GN12A2-16T | 16點DC12/24V晶體管漏型防水連接器2線式 |
| NZ2GN12A2-16TE | 16點DC12/24V晶體管源型防水連接器2線式 | |
| 輸入輸出混合 | NZ2GN12A42-16DT | 輸入：8點DC24V輸入響應時間：0～ 70ms正公共端2～4線式 輸出：8點DC12/24V漏型2線式防水連接器 |
| NZ2GN12A42-16DTE | 輸入：8點DC24V輸入響應時間：0～70ms負公共端2～4線式 輸出：8點DC12/24V源型2線式防水連接器 |
|
| 工業交換式集線器 | ||
| 工業交換式集線器 | NZ2MHG-TSNT4 | 工業交換式集線器 |
| NZ2MHG-TSNT8F2 | ||
